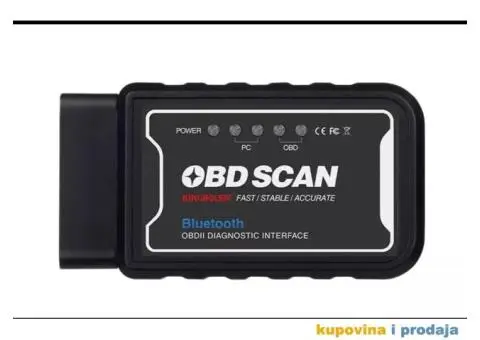

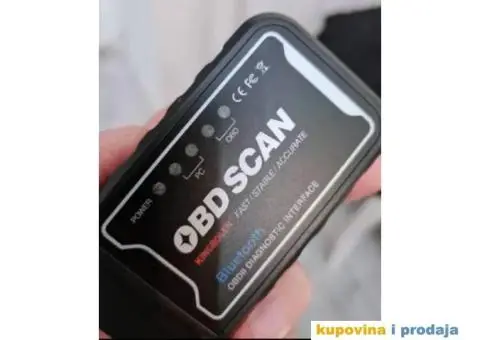

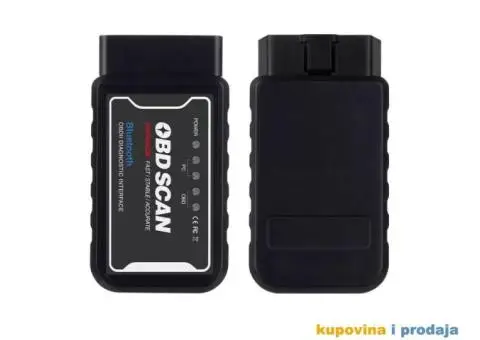

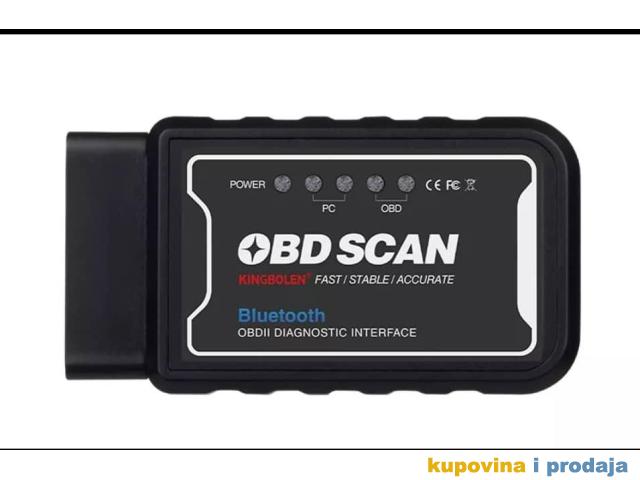

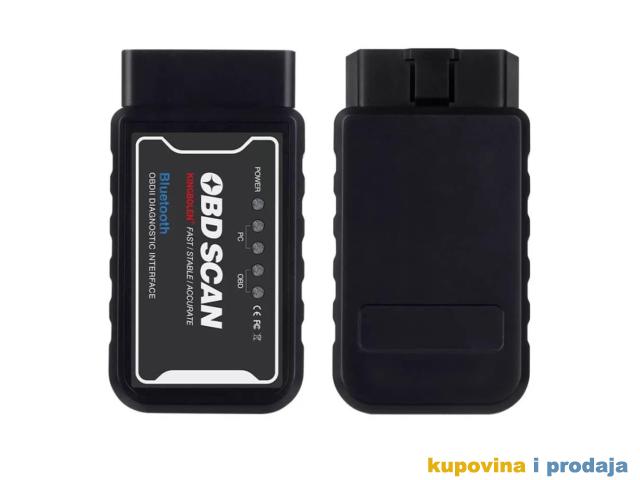

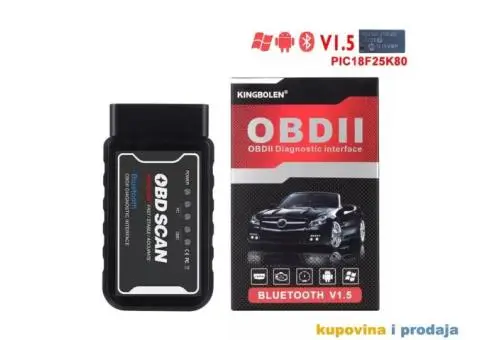

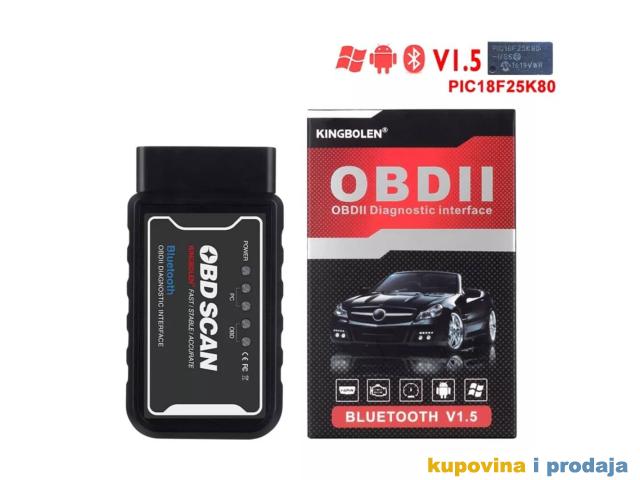

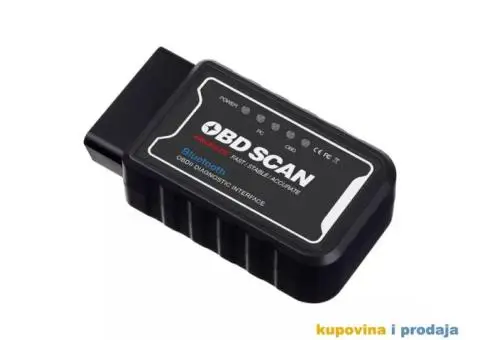

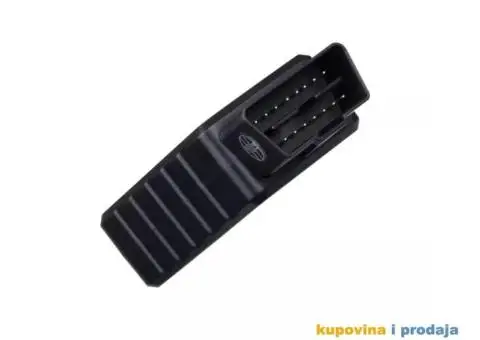

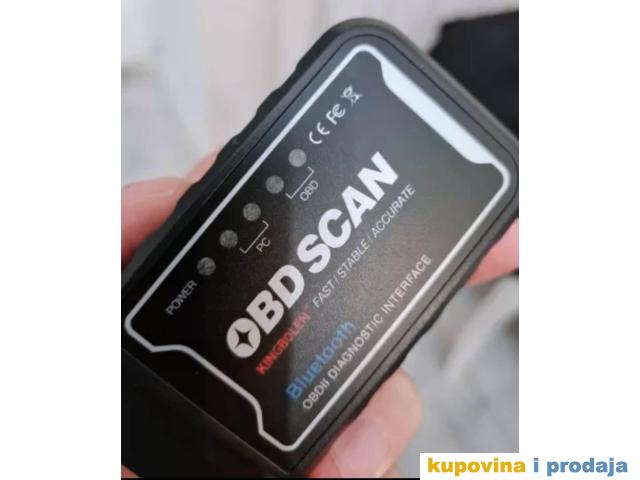

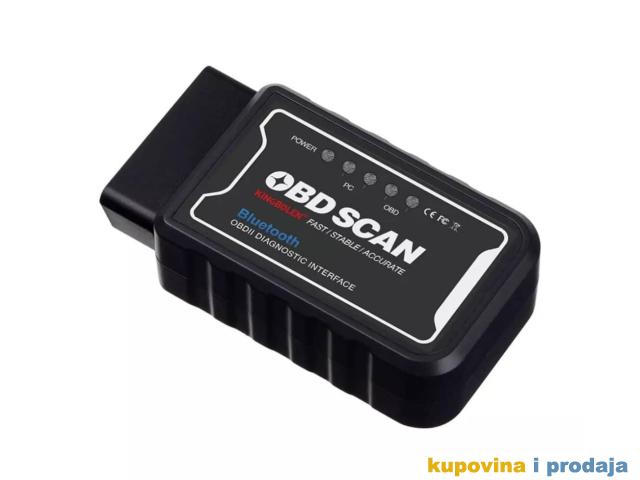

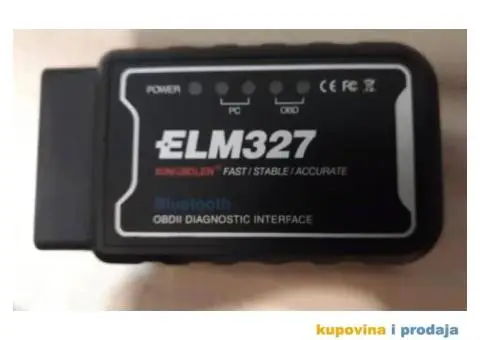

Bluetooth OBD SCAN Elm327 OBD2 PIC18F25K80 Čip Dijagnostika

Firmware verzija V 1.5 (podržava više protokola SAE J1850 od V2.1).

Sa čipom: PIC18F25K80, podržava sve ELM327 fulkcije.
Razume komande kao ATPPS i ATAL.

ELM327 interfejs je u stanju da otkrije i interpretira OBD2 / EOBD protokola automatski. Ona takođe pruža podršku za komunikaciju velike brzine i režim male snage mirovanja. Koristi AT naredbe za komunikaciju sa (PC, laptop).

Postoji mnogo softverskih paketa na raspolaganju, koje su u potpunosti kompatibilni sa ovaj alat.
Neki od njih imaju prilično korisne funkcije, kao što je praćenje motora radnih parametara, DTC čitanje i kliring, MPG metar, itd.
Možete čak i pisati svoj softver na određeno hardverskoj platformi ako želite, jer se AT naredbe u potpunosti dokumentuju.

Kompatibilan je sa 1996, i kasnija vozila koja su OBD2 ili EOBD standardom.


Bluetooth ELM327 podržava android sistem samo, ne podržava IOS sistem.

Glavne funkcije:

Uz odgovarajući softver instaliran na glavnom uređaju, možda ćete imati očitane sledeće parametre iz vašeg vozila:

Brzina vozila
RPM
Potrošnja goriva
Temperatura rashladne tečnosti motora
Pritisak goriva
Izračunato opterećenje motora
Položaj gasa
Pritisak u usisnom razvodniku
Temp
Timing Advance
Maseni protok vazduha
Nivo goriva
Barometarski pritisak
Pritisak pare u EVAP sistemu
Fuel Trim

Napomena:

Vaše vozilo možda ne podržava sve gore navedene parametre. Koliko parametara možete dobiti zavisi od implementacije proizvođača vozila.

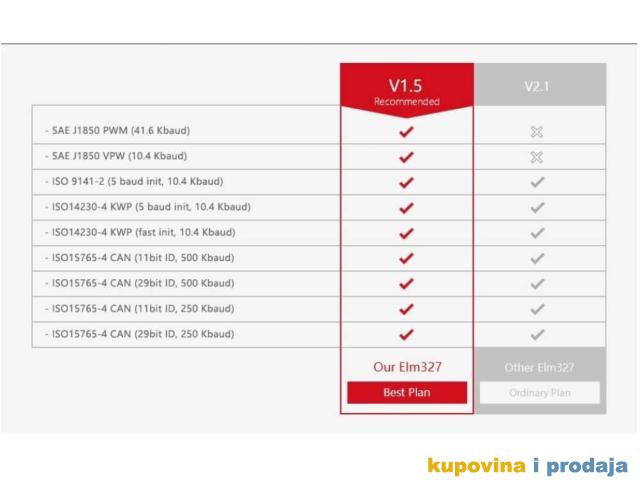

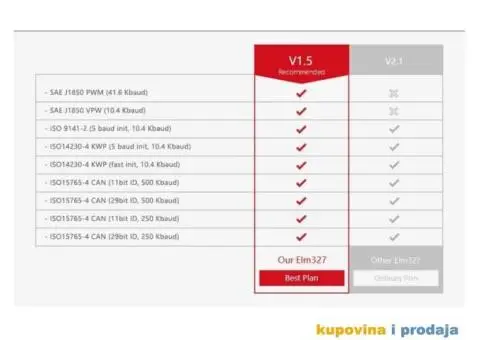

Protokoli podrške:

1. SAE J1850 PWM (41.6Kbaud)
2. SAE J1850 VPW (10,4Kbaud)
3. ISO9141-2(5 baud init,10.4Kbaud)
4. ISO14230-4 KWP (5 baud init, 10,4 kbaud) 5. ISO14230-4 KWP (fast init, 10,4 kbaud)
6. ISO15765-4 CAN (11 bit ID, 500 Kbaud) 7. ISO15765-4 CAN (29bit ID, 500 Kbaud)
8. ISO15765-4 CAN (11bit ID, 250 Kbaud)
9. ISO15765-4 CAN (29bit ID, 250 Kbaud)

A. SAE J1939 CAN(29bit ID,250*Kbaud)
B. USER1 CAN(11*bit ID,125*Kbaud)
C. USER2 CAN(11*bit ID,50*kbaud)

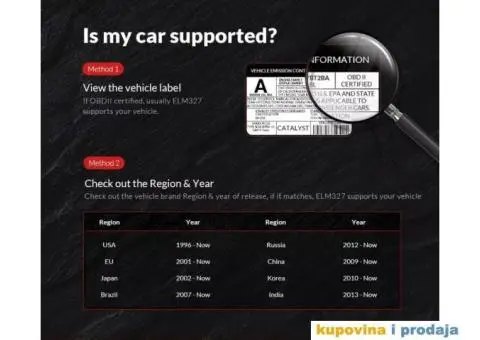

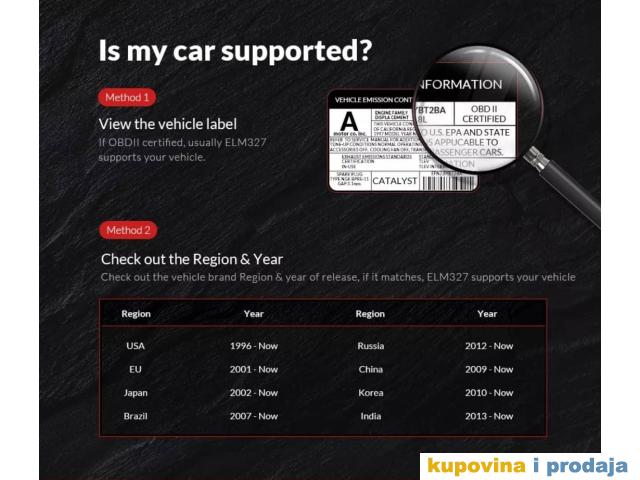

Podržani automobili:

Ako vaše vozilo ne spada ni u jednu od gore navedenih kategorija, pogledajte ispod haube i pokušati locirati oznaku koja izričito navodi da je vozilo je dizajniran u skladu sa OBD-2.

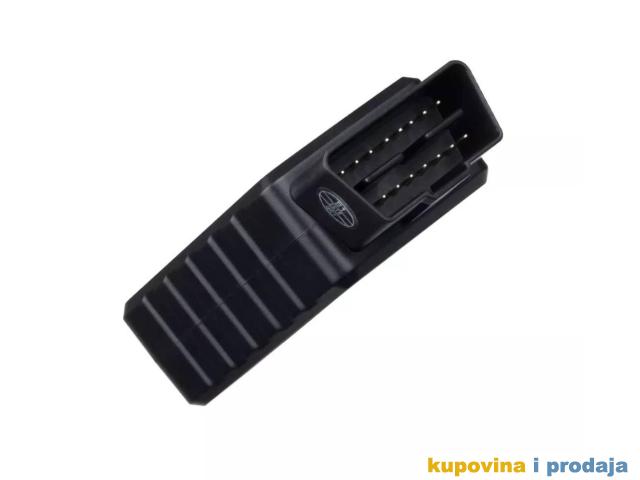

Ovaj ELM327 obično može raditi na većini novih automobila sa OBD 16pin Aadapter i 12V motora:

Za SAD automobile nakon 1996. godine.
Za Evropske automobile (benzin), nakon što je 2001. godine.
Za Evropske automobile (dizel), nakon što je 2004. godine.
Za Japanske automobile nakon 2002. godine.
Za Korejske automobile nakon 2010. godine.
Za kineske automobile nakon 2009. godine.
Za indijski Car brend, nakon 2010. godine.
Za ruski Car brend, nakon 2012. godine.

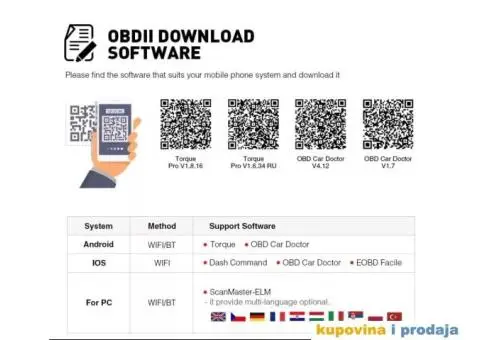

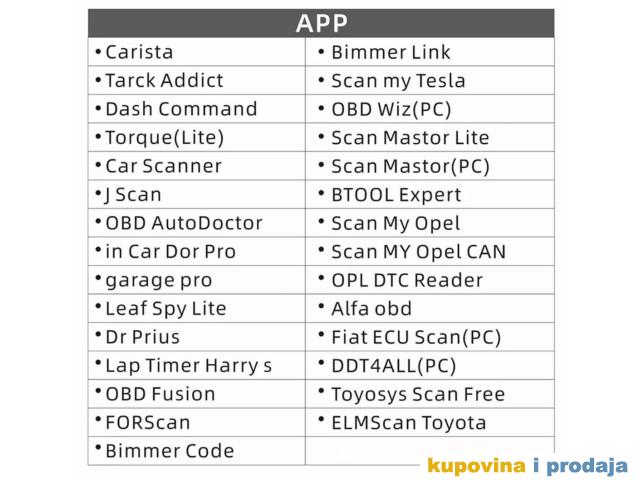

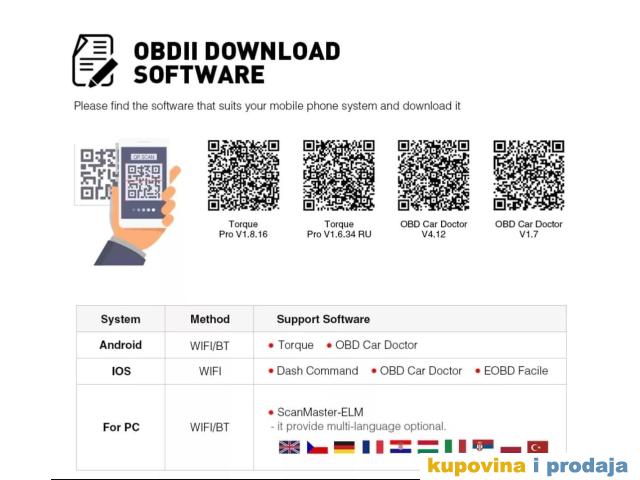

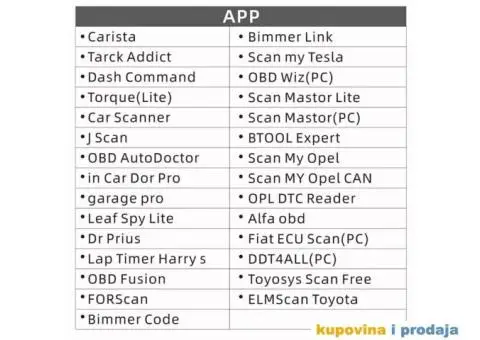

Softver zahtevi:

 Android sistemski softver: Torque Pro / Mini OBD2 / OBD Car Doktor / DashComand . . .
 Windows sistem: Scanmaster- ELM / PCMSCAN . .

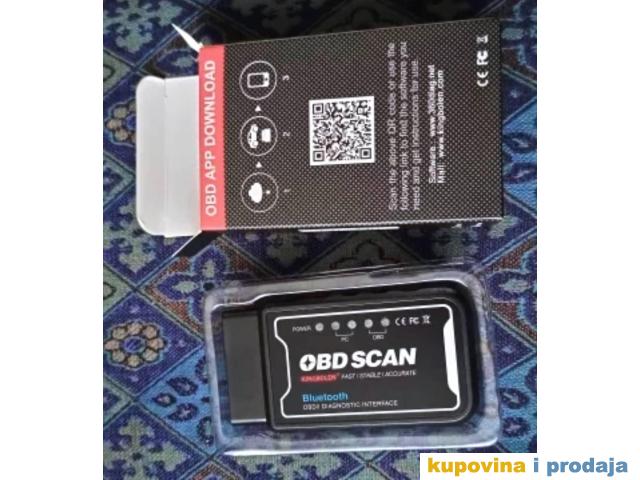

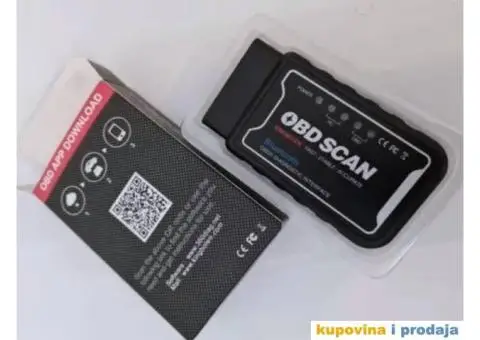

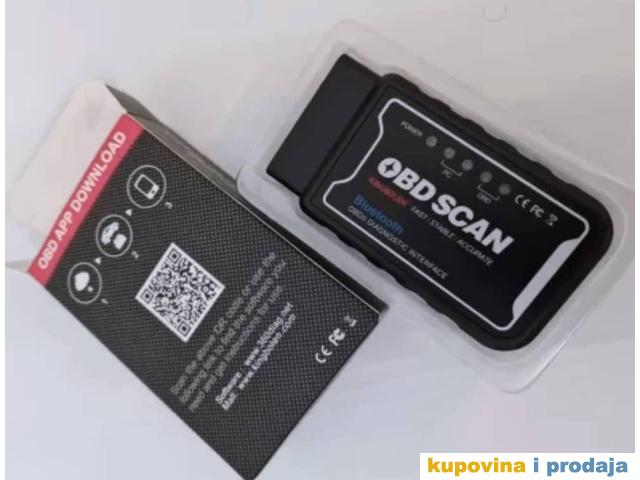

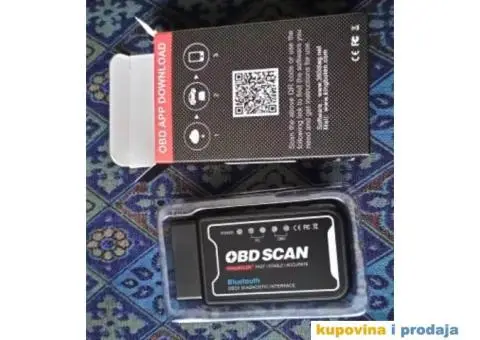

Sadržaj pakovanja:

ELM327 OBD2 Bluetooth
1 x Karton kutija sa QR kodom za aplikaciju
